異形線バネの特徴
丸線バネでは取付けスペースが無く望む荷重が得られない、へたりが心配といった問題がある場合には、異形線バネが威力を発揮します。
異形線バネはコンパクトで高荷重に耐えられ、へたりにくいといった特徴があります。
当社では、一般的に製作が困難といわれる異形線でのねじりバネ、ワイヤーフォーミングの加工を創業以来多数手掛けており、豊富な経験と技術を有しています。まずはご相談下さい。
異形線バネ
正方形、長方形、楕円、平板等
コンパクトで高荷重、 へたりにくい強力な異形線バネの製造が得意です。
コンパクトで高荷重、
へたりにくい強力な異形線バネの
製造が得意です。
用途
- 自転車部品
- 家電部品
- 自動車部品 など
制作事例

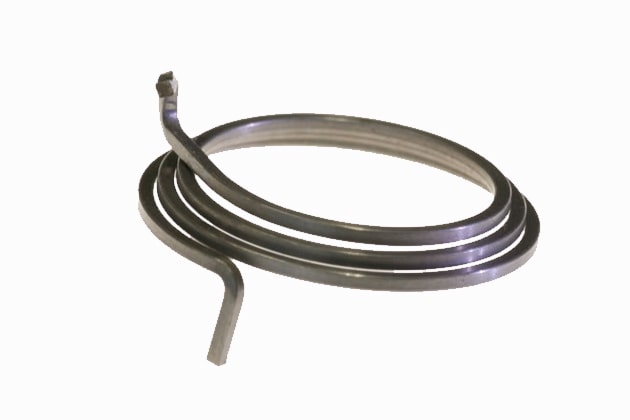

SUS材 角線キックバネ
SUS304 角線材0.75 × 0.72
角線（四角線）を用いたトーションバネ。
ねじりバネ、キックバネと別名が有りますが、同じものです。足の片側を支点としばねとして作用させます。
角線を使用することにより丸線より強い力を持ちヘタリ難いバネとなります。小スペースで希望の荷重が得られることで、ご希望やご依頼されるお客様が増えております。

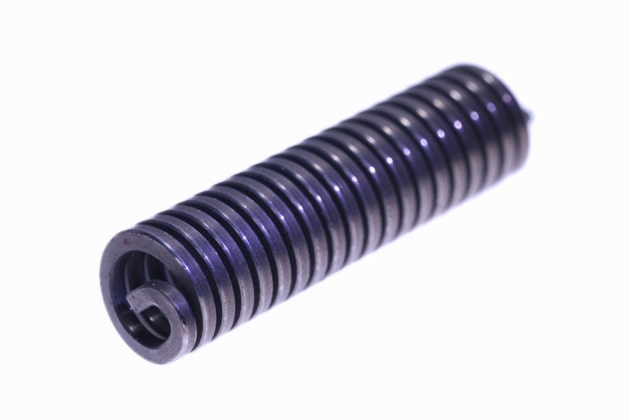

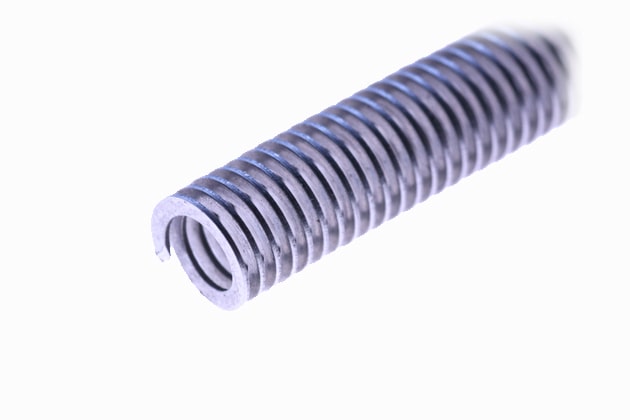

角線 コイルバネ
線径1.5 × 1.3 外径9.4 × 自由長33.5
異形線、角線のコイリングです。片側をＵ字に曲げ加工しています。角線は硬いので加工難度は上がります。
楕円形状のおしバネ
SUS304WPB
線径1.2φ 外径18.5×60.7 長さ190
楕円形状ですとコイリングの製造機では対応出来ません。 ピッチも広めでした。フォーミングにて製作しています。

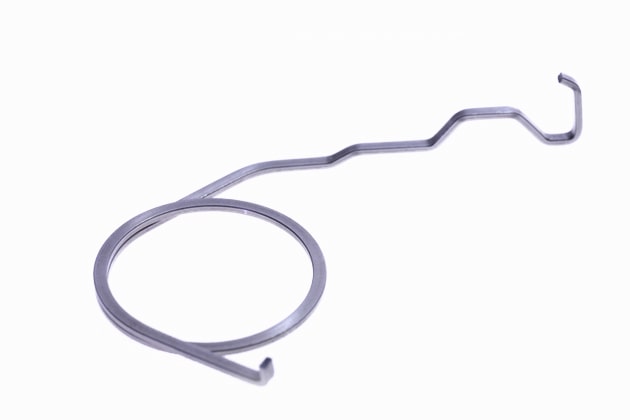

角線 自転車用
自転車に使われていました。ワイヤーフォーミングで製作。曲げ工程も多く、寸法、角度公差の厳しいバネでした。

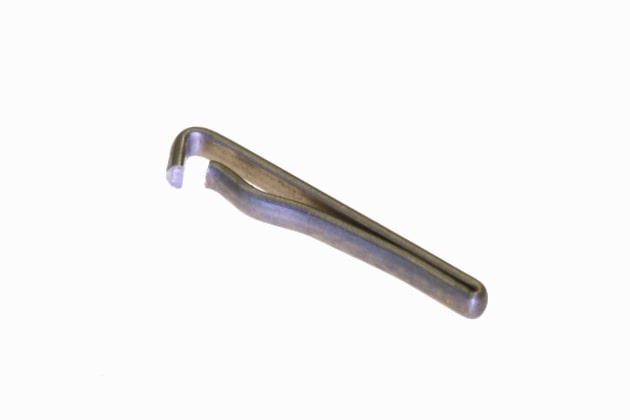

角線 手曲げ加工
寸法公差が緩く余裕が有れば、試作、小ロットにおいて手曲げ加工も致しております。

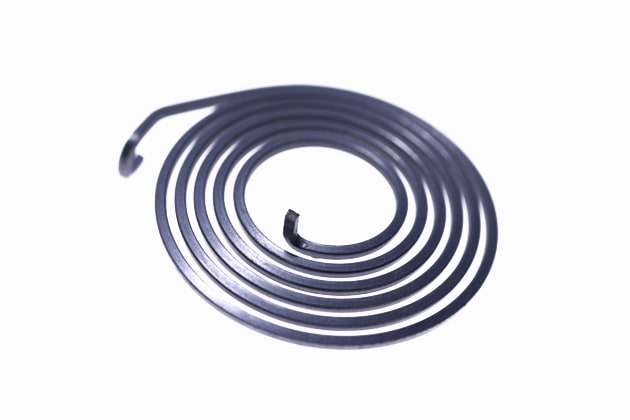

角線 うずまき状
角線を高さ1.5mmの低い円錐、外径20mm、うずまきに巻いています。注意しながらスキマ寸法を一定に保っています。

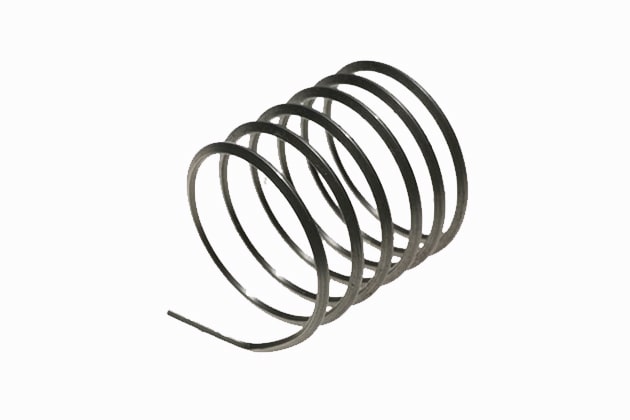

薄板材おしばね 長巻き
SUSの薄板材をコイリングした長ばね。柔らかい材料では作り易いのですが、ご指定の薄板は硬かったので難易度は上がります。工夫しながら製作、ご指定の寸法、公差に収まりました。

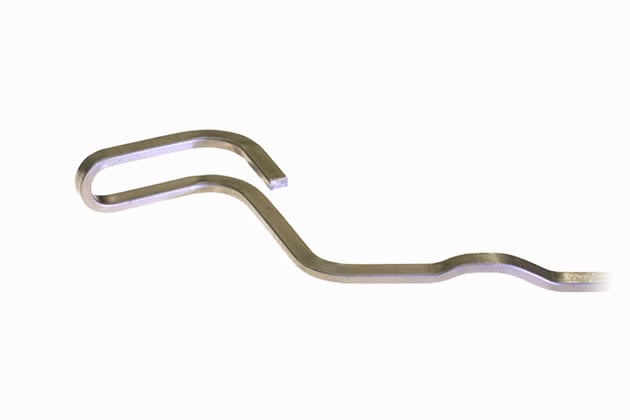

半円形線材加工
異形線フォーミング（半円形線材加工）SUS材
支給材でのフォーミング加工でした。線材の形に合わせてツールを製作します。
丸線に比べて加工し難く硬いので曲げ、潰し箇所に亀裂、傷が入らないことが必要でした。亀裂も無く図面どおり作製出来ました。
自転車用フォーミング加工
自転車用コイルばね
三角形の線材を使ったバネ
