最終工程まで手作業を加えず、機械加工のみの一貫生産、
他社で断られた形状もご相談下さい！
最終工程まで手作業を加えず、
機械加工のみの一貫生産、
他社で断られた形状もご相談下さい！
ワイヤーフォーミングは当社の最も得意とする加工技術です。
線材料を3次元の任意の方向に自由自在に曲げ加工し、多種、多様な形状を作り出すことができます。線径0.1mm～3.0mmまでの製作が可能です。
当社で製作するワイヤーフォーミング加工品のほぼすべては、最終工程まで手作業を加えず機械加工のみの一貫生産を行っております。
機械加工のみの一貫生産を行うことにより、形状の安定、加工ミスの低減だけでなく、コストダウンも可能です。
広くご希望にお応えできるように、量産や特異な形状のワイヤーフォーミング加工が可能な最新鋭設備を導入しています。
また、異形線や特殊材でのワイヤーフォーミング加工の実績、ノウハウも持ち合わせています。ご相談ください。
SWC線径φ0.8mm
センターで連結されたおしばねです。
おしばね形状ですが、一般的なコイリングマシンでは製作出来ません。 ワイヤーフォーミングで製作しています。
線加工、ワイヤーフォーミングでは、三次元方向に複雑な形状も製作出来ます。設計上の自由度も広がり無理なく選択出来ます。
形状によっては組み付け時の作業工程軽減などのメリットも発生します。

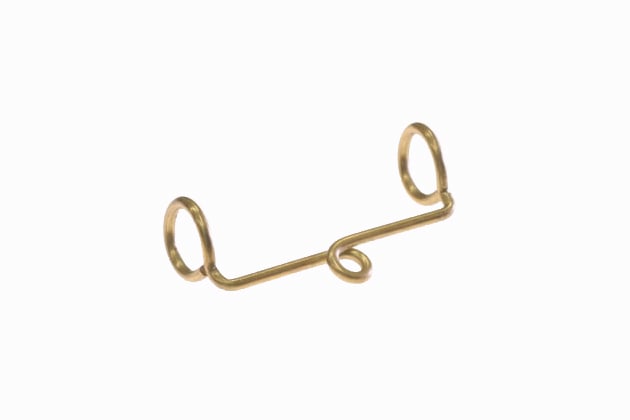

線径1.6φ 真鍮線（黄銅線）
お客様のご要望は、両端にある外径11.0φ径の歪ゼロ、加えて隙間ゼロでした。
工夫を加えながら苦労しましたが、見事叶えお客様に大変満足して頂きました。

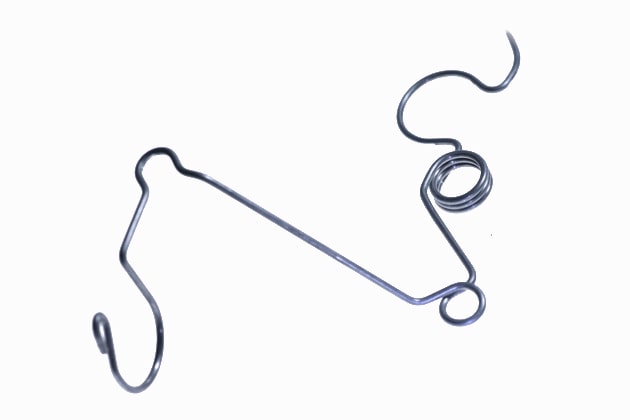

線径φ1.4 デルタワイヤー線
総ての曲げにＲ指定があり、尚且つ立体的寸法にも公差が有る厳しいバネでした。自社独自開発のツールを製作することにより、Ｒ指定、傾き寸法、巻き角度、一般寸法ともご要望どおりのバネに仕上げました。
今でもお客様から満足のお声を頂いております。
SUS304WPB 線径0.8mm
左右対称形です。制作上の注意点は、左右のバラツキを抑える為の歪み取り、センター部分の曲げプレス加工、Ｒ部分の形状保持。
加工数が多く3種類の違った工程が必要でした

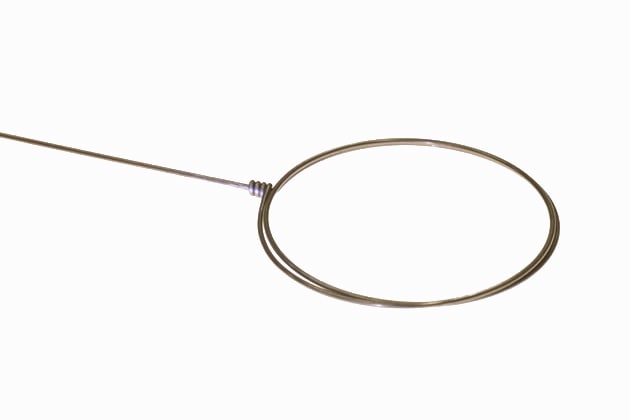

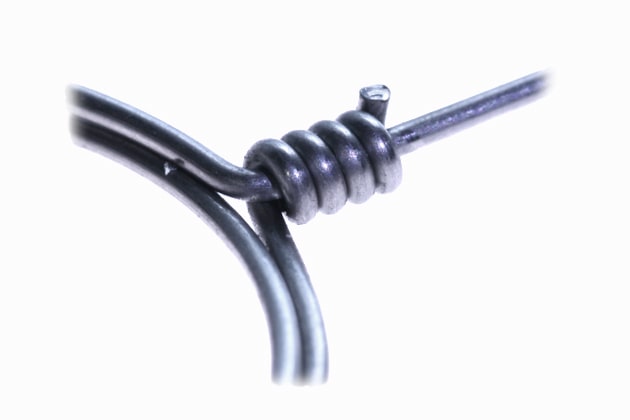

線径φ1.0mmのSWC材に巻き付けています。
長年、巻き付け加工を手掛けノウハウは蓄積しております。また線材料は、コイル状ですので必ず線グセが残り曲がり易くなりますが、直線になるように処理加工もしています。
SUS304WPB
線径φ0.7 29 × 19

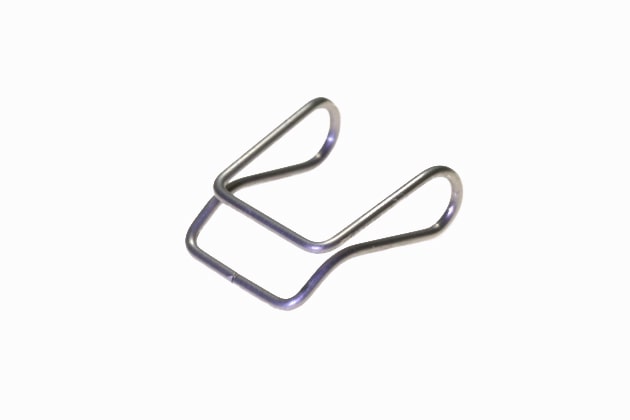

ワイヤーフォーミングでの製作。一箇所、フックになっています。
止めやすく外れない様に曲げ、Ｒも工夫しました。
SUS304WPB
線径0.5φ 53.20mm
電池接点用バネです。中間部分も直線だけで無く色々な角度に変更は可能です。
SUS304WPB 線径1.1 80.6 × 30.3

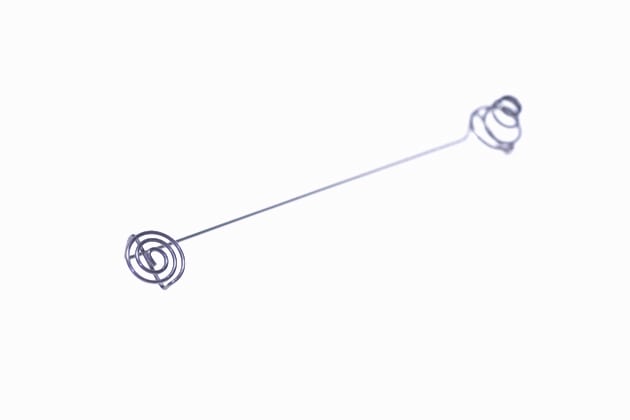

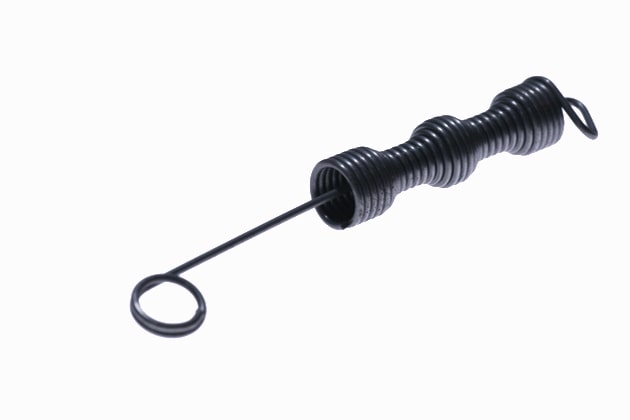

ばねの中を線材が貫通しながら手作業無し機械加工しています。

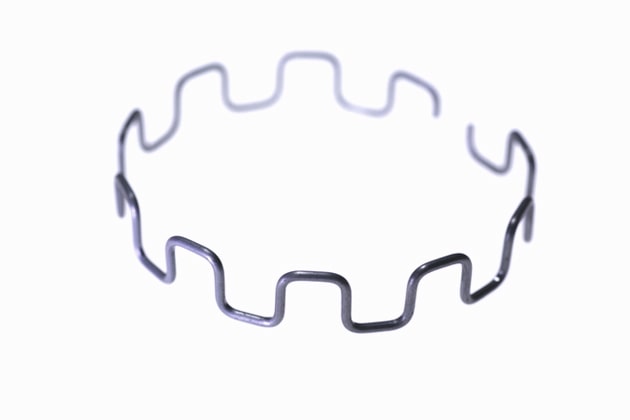

SUS304WPB 線径φ0.8mm
外径42mm × 高さ7mm
クランク状リングの製作依頼でした。
SUS304WPB
線径1.0 × 39.5

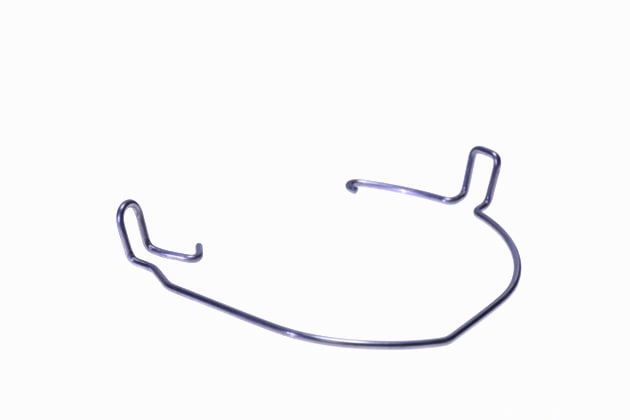

曲げ数も多く、角度、曲げＲもすべて違うリング状線細工。
SUS304WPB
線径φ0.8 × 30 × 20.7

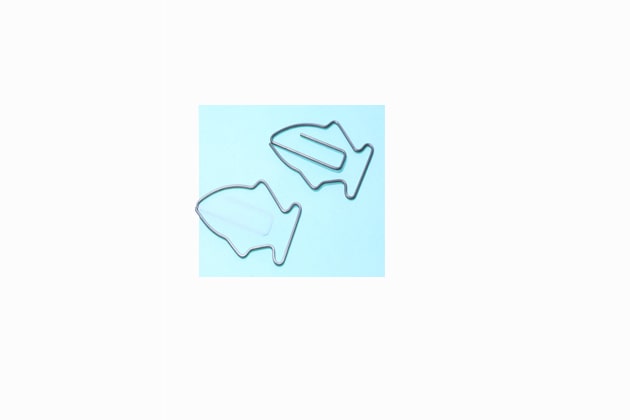

魚型クリップです。動物のクリップがヒットしていましたので遊びで製作しました。フォーミングで製作しますと緩やかで自然なカーブ、曲げが作れデザインの自由度が広がります。
SUS304WPB
線径φ0.75 25 × 15.5

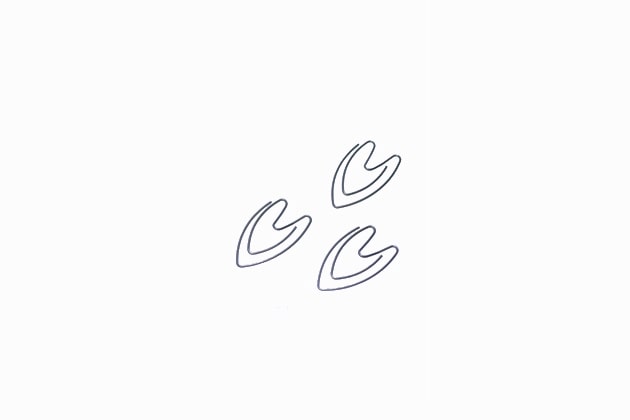

桜の花びらをデザインしたクリップです。

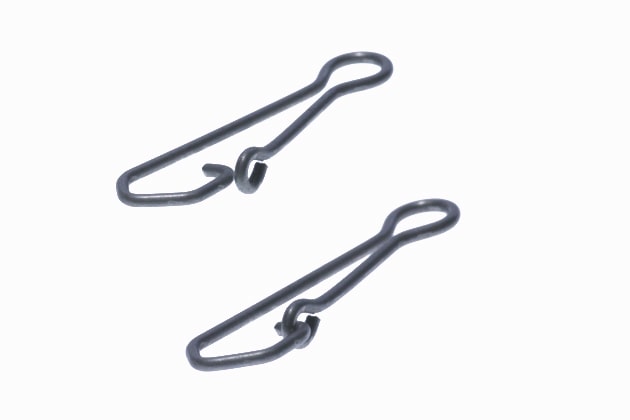

SUS304WPB
線径0.5φ 20.5 × 5.8 釣具スナップ
止輪が綺麗な円形に、フックが入りやすく外れにくい様に角度を調整し製作しています。
SUS304WPB
自分達用に安価で簡単な構造のクリップが欲しくて考えてみました。
特に困難な加工では有りませんが、合わせ目がしっかり揃う様に注意しました。
線径φ1.05（SWC）
このバネの問題点は、何と言っても線径φ1.05材料で中心径2.15 D/d 2倍を巻くことでした。
一般的な加工方法では、まず巻き取りが無理な公差で製作が容易では有りません。今までのノウハウと特殊加工により製作しました。ご注文どおりの公差を実現出来ご満足頂きましたので、当社のロングセラーバネで今も好調に販売させて頂いております。

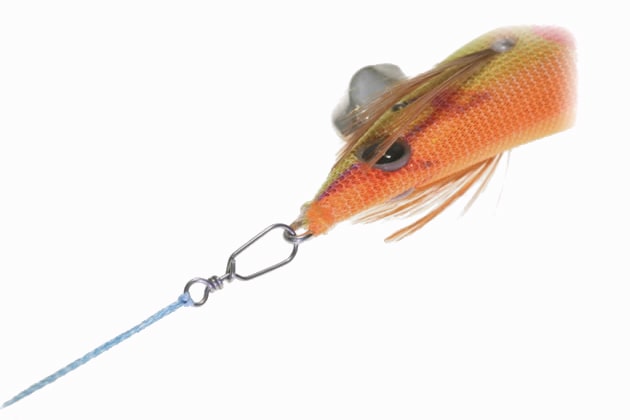

1） 軽量で、エギが踊るように動く
2） 強靭で、激しいアクションにも耐える。
3） 取り外しが簡単
SUS304WPB 線径φ1.0
このクラスの線径、大きさになると加工難易度が、数段高度になります。当社独自の加工技術、特殊金型製作技術を駆使しています。
全工程、手加工無しの機械加工製作で有りましたが、お客様が望まれていた形状、寸法が正確な形状になりました。
試案段階からご依頼が有りましたので、試作品までスムーズ、短時間で完成を見ました。
SUS304WPB

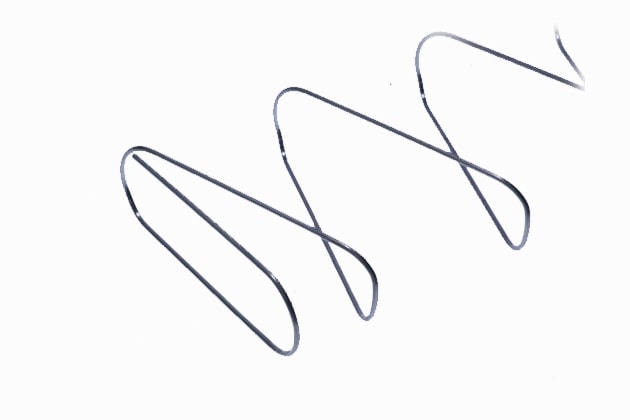

線径1.2φ 外径18.5×60.7 長さ190
楕円形状ですとコイリングの製造機では対応出来ません。 ピッチも広めでした。フォーミングにて製作しています。
