複雑で多様な三次元形状の精密ねじりバネが得意です！
当社では、ねじりバネ（トーションバネ・キックバネ）で線径0.18mm～3.0mmの製作実績が豊富です。特に複雑で多様な三次元形状の精密ねじりバネを得意としており、ご要望の用途に合わせた形状を製作しております。
お客様のご要望に適したご提案を行っておりますので、ぜひ設計段階からご相談下さい。
量産にも対応可能な最新設備も導入しています。
丸線材は材料が安価で加工性も良く、コスト低減につながるため大量生産には最適です。しかし、取り付けるスペースが確保出来ない、より強力なバネが必要といった場合は、異形線を使った製作もご提案しております。
SUS304WPB 線径Φ1.1 × 外径6.30
両端のR部分からの長さは4.5mmです。足の長さ3mmからでも手加工無しで製作可能です。ご相談下さい。
SUS304WPB 線径Φ0.8 × 外径3.60
コイル部分は、隙間を開けて巻いています。 隙間、自由長に注意しならが製作しました。
SUS304WPB
線径Φ1.4 × 外径14
足の長いトーションバネです。足が平行になるように歪を取りながら製作しています。
SUS304WPB
線径0.2φ 外径2.25 × 自由長2.85
小型精密バネです。当社では24時間生産可能な設備を揃え大量注文時でもご要望にこたえる様に対応しております。
SUS304WPB
φ1.2 × 27.5 × 21.5
広く利用されています形状のトーションバネですが、端末にひと加工加えています。
当社は、加工難度の高いものも対応していますが、一般的な加工も数多く手掛けております。
SUS304WPB
線径0.9φ 外径5.4 × 10.75
コイル部分の隙間を開けたピッチ巻きです。
SUS304WPB
線径φ2.9mm 57.9 × 90
当社の製作例では、最大線径に近いバネです。
コイル部分の内曲げ加工がこのバネの注意点です。線径が太いのでねじれが出ないこと、足部分が左右揃う様に注意して製作、焼き入れしました。
真鍮線材 線径φ0.4mm
キックバネ。フォーミングによって両足は其々形状が異なる方向に曲げる3次元加工です。

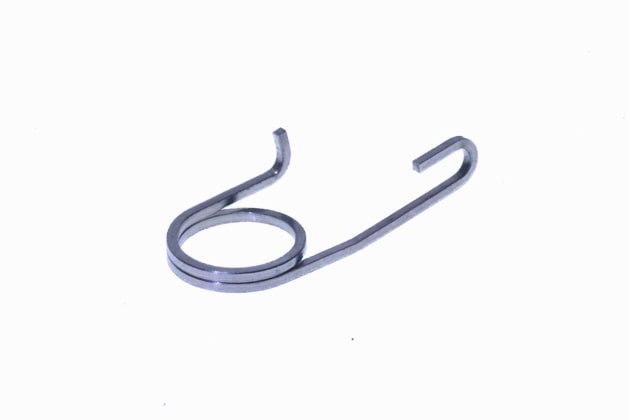

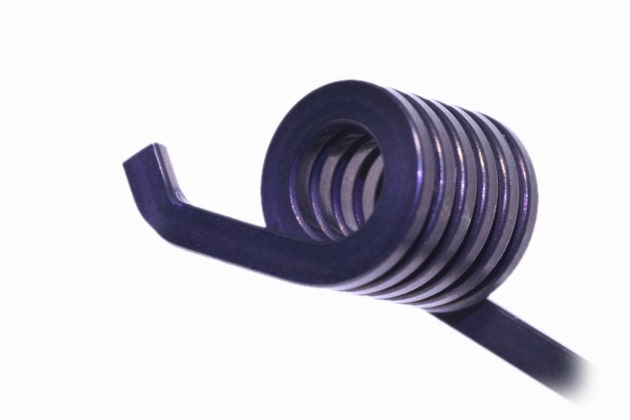

SUS304角線 0.75 × 0.72
角線（四角線）を用いたトーションバネ。ねじりバネ、キックバネと別名が有りますが、同じものです。足の片側を支点としばねとして作用させます。
角線を使用することにより丸線より強い力を持ちヘタリ難いバネとなります。小スペースで希望の荷重が得られることで、ご希望やご依頼されるお客様が増えております。
寸法公差が緩く余裕が有れば試作、小ロットにおいて手曲げ加工も承っております。

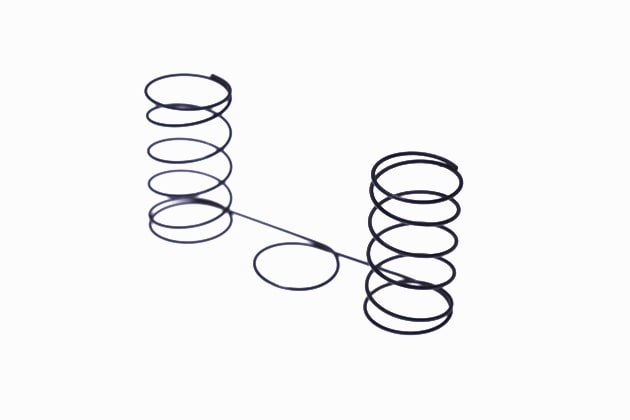

SWC線径φ0.8mm
センターで連結されたおしばねです。
おしばね形状ですが、一般的なコイリングマシンでは製作出来ません。 ワイヤーフォーミングで製作しています。
線加工、ワイヤーフォーミングでは、三次元方向に複雑な形状も製作出来ます。設計上の自由度も広がり無理なく選択出来ます。形状によっては組み付け時の作業工程軽減などのメリットも発生します。
